一、硬件平台

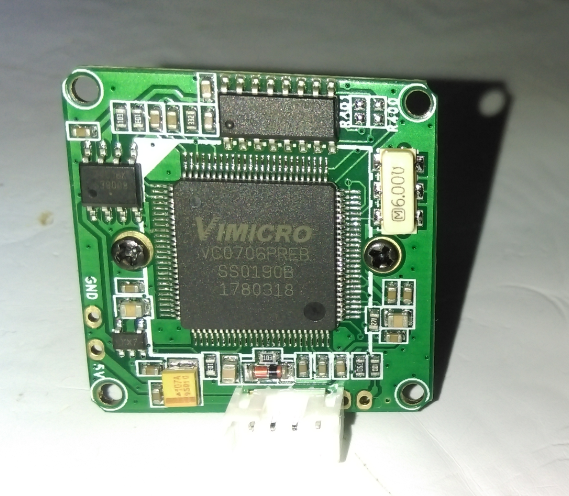

主控芯片选用STC12系列单片机（双通道232），GSM通信模标准(SIM300)，VC0706串口摄像头。

二、功能实现

用户发送拍照的短息指令至GSM，实时的图像采集由单片机控制摄像头完成，图像信息由GSM远程反馈给用户手机终端（彩信形式）。

三、设计思路

摄像头的驱动程序（包括图片大小、格式、拍照次数等参数的设定）、与MCU数据交互时232接口的编写。数据信息的接收、发送以及图像信息的发送主要通过MCU对GSM的控制，GSM手机AT指令的编写尤为重要。熟练运用GSM的手机AT指令与MCU进行通信（232接口），如读取、删除手机的短信、彩信内容，列出手机中还未读的短信、彩信等。

四、功能拓展

局域网下的现代智能家居设计相对完美，但其主要缺陷在于用户不能实现远程操控。手机远程控制作为一个较新的课题与常规的遥控方式相比，显示出一定的优越性。因而基于GSM远程控制的智能家居系统脱颖而出。

家用传感器采集的异常信息被主控MCU（STC12C）检测时，MCU驱动摄像头实时抓拍，图像信息通过GSM（以彩信形式）远程发送至手机终端或小区物业，用户对图像内容做出准确的判断校验，执行应对操作。通过对图像信息的校验，可避免因传感器误触发，而导致MCU执行错误操作。系统亦可由用户主动发送拍照（或摄像）指令，便于对家庭信息进行实时的远程监控管理。

除智能家居外，大棚农作的管理及培育同样是适用。远程监控配合传感器的操作，减轻劳动压力，节省时间，方便管理，农业信息化与智能化将是未来农业发展的必然趋势。

五、自我反思

这是大二的作品，完成效果比较粗糙，信息在手机上的反馈较慢，一方面手机卡之间的通信消耗了时间，另一方面当时设计的通信协议232接口，倘若换做SPI，相信速度能提升不少。

我以短息编辑“onred”、“offred”的形式控制LED的亮灭。这些简单地控制操作说明信息交互的实现，因此系统功能可另行拓展。配套一些传感器及A/D转换器“所谓智能”的效果也许会更好，但显现出我的吝啬，毕竟我把所有的责任推给STC12去控制，差强人意。就算是接口更多，速度再快的单片机，多个传感器信息的传递也都是串行的，这也是为什么FPGA吸引我的原因，但都是后话了。

备注：

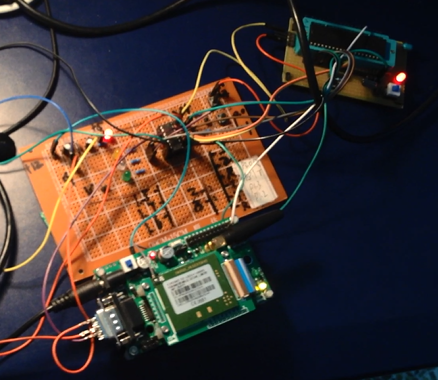

1、短视频一份，实物图两张供大家批评。

2、我会在智慧科技（优先）、END、电子产品世界更新内容，信息不涉及商业用途。

浅谈GSM远程图像传输及拓展.zip
